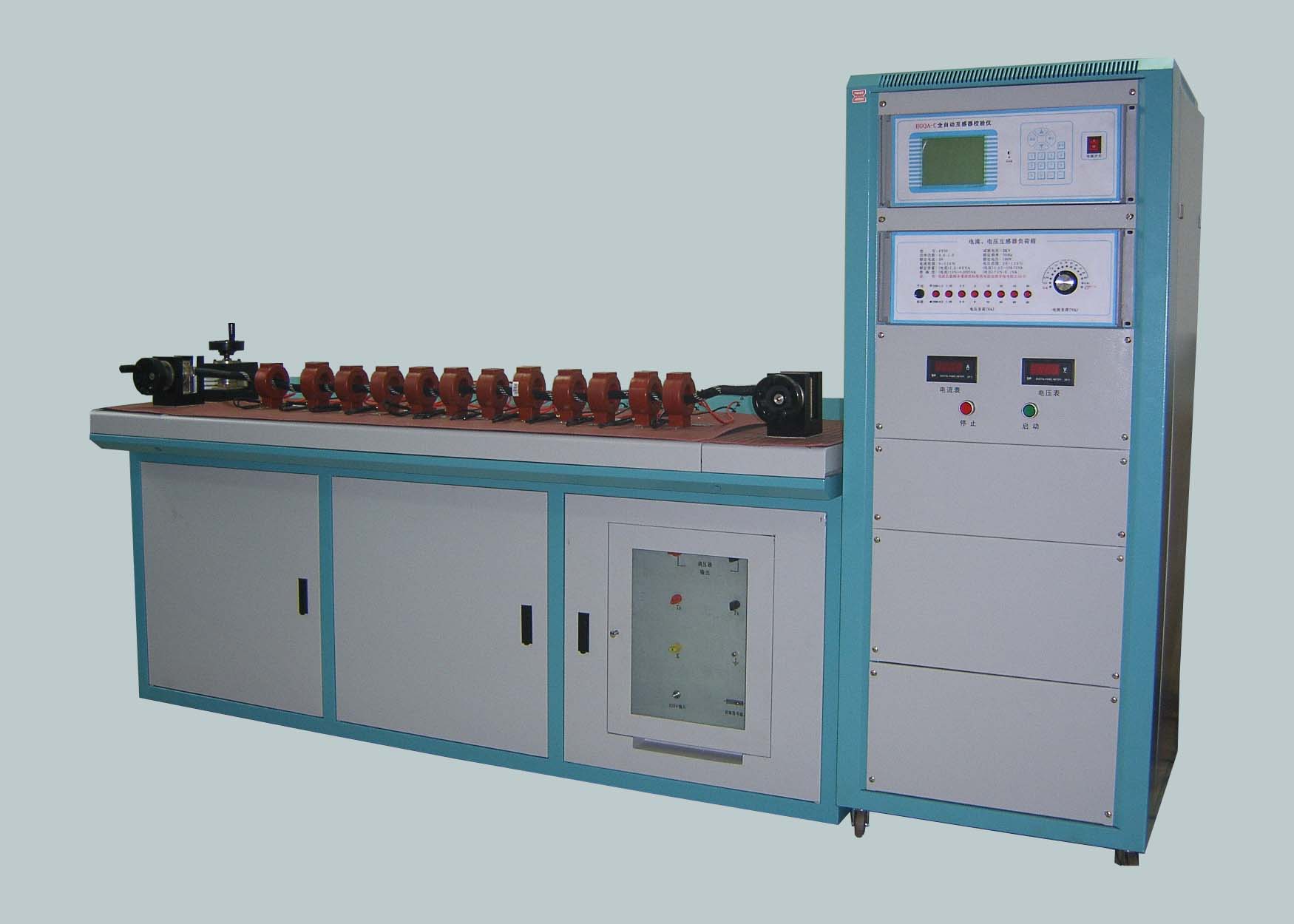

互感器极速检定装置

互感器极速检定装置

  • 产品类别:电能计量测试设备
  • 产品型号:HGQH-IV
  • 产品简介:GQH-IV型互感器极速检定装置是一套互感器测试装置,包括测试台,互感器测试仪,互感器负荷箱,标准互感器,控制箱等部分。

咨询热线:400-027-9180

产品详细

HGQA-H互感器校验仪技术指标

环境条件

温度:0-40       相对湿度:<80%25℃)

海拔高度:2500mm   电源频率:50Hz±0.5 Hz    电源电压:220V±5 V

测量范围



同相分量(%): 0.0001200.0           分辨率:0.0001

正交分量():0.001700.0           分辨率:0.001

阻抗(Ω):  0.000120.0               分辨率:0.0001

导纳(ms)  0.000120.0               分辨率:0.0001

基本误差

同相分量:ΔX=±(X×2%Y×2%)±2个字

正交分量:ΔY=±(X×2%Y×2%×34.48)±5个字

            X”、“Y——仪器的显示值

2个字,5个字”——仪器的量化误差

百分表:2.0

工作范围

电流 :(1%149%In    In =5A

5%149%In    In =1A

电压 :(5%149%Un    Un =100V150V100V/3

      5%149%Un    Un =100V/3

工作负荷

电流: ToTx<0.12W cosj=1

电压: ax<0.25VA     (100V)

极性错误指示

额定工作电流的5%以上,误差超过180%时,应有极性指示

变比错误指示

额定工作电流的5%以上,误差超过30%而小于180%时,应有变比错误指示

1

序号

产品型号及名称


序号

产品型号及名称


1



HGQH-IV

极速多台位互感器检定装置

HGQH-IV

5

HL-S33SC

带升流器精密电流互感器

HL-S33SC

2

HGQA-H

互感器全自动检定装置

6

HJ-S10G3

自升压精密电压互感器

HJ-S10G3-1

3

HGQA-H

互感器校验仪



HGQA-H

7

HJ-S35G3

自升压精密电压互感器

HJ-S35G3-1

4

FY98

电流电压互感器负荷箱

FY98









图片仅供参考,具体实物为准

技术指标



工作电源

AC220V±10% 50Hz±10%

温度

0℃~+40

相对湿度

85%25℃)

海拔高度

<2500m
