华电高科电缆专用串联谐振装置，采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用于35KV及其以下各类电缆的耐压试验。
国内电缆专用便携式变频谐振耐压试验装置，适用于各类电缆的绝缘耐压试验
参考标准：GB50150-2006,DL/T849.6-2004 (电气装置安装工程电气设备交接试验标准)
1.采用国内领先的大功率变频控制电源及固定电抗器组合方式。
2.国内独创的智能式扫频方式，现场测试直接快速。
3.控制电源部分具有地线未接、过流、过压、失谐(闪络)、多重保护。
4.品质因素高，输出电压波形稳定，纯正弦波，无谐波干扰。
5.体积小，重量轻，安装方便，使用灵活。

技术参数：

产品描述：
BPXZ-H系列电缆专用变频谐振试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
BPXZ-H系列变频谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。BPXZ-H系列变频谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置应该体积小，重量轻，便携式电缆耐压试验系统由此而诞生。本系统中，要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；电源采用220V单相或380V三相电源，方便现场取电；电抗器部分采用干式环氧浇注，美观可靠，适合各类型电缆的要求。

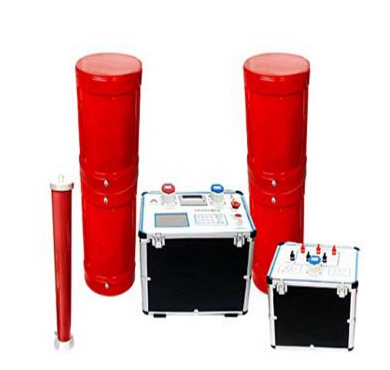

变频谐振试验装置
